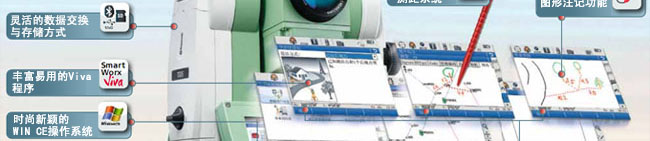

徠卡全站儀
徠卡全站儀TS11/15
|
技術參數
|
|
|||||||||||
| 角度測量 | ● | ● | ● | ● | ● | ||||||
| 距離測量（IR） | ● | ● | ● | ● | ● | ||||||
| 無棱鏡距離測量（RL） | ● | ● | ● | ● | ● | ||||||
| 馬達驅動 | － | ● | ● | ● | ● | ||||||
| 自動目標識別月照準（ATR） | － | － | ● | ● | ● | ||||||
| 超級搜索（PS） | － | － | － | － | ● | ||||||
| RS232、USB和SD卡存儲 | ● | ● | ● | ● | ● | ||||||
| 藍牙通訊 | ● | ● | ● | ● | ● | ||||||
| 儀器內存（1GB） | ● | ● | ● | ● | ● | ||||||
| RH15電臺接口 | － | ● | ● | ● | ● | ||||||
| 導向光（EGL） | ○ | ● | ● | － | ● | ||||||
| 激光指向 | － | － | － | ● | － | ||||||
| 超站儀GS15接收機 | ○ | ○ | ○ | ○ | ○ | ||||||
| 超站儀GS12接收機 | ○ | ○ | ○ | ○ | ○ | ||||||
| CS10/CS15控制手簿 | ○ | ○ | ○ | ○ | ○ | ||||||
| ● = 標準 ○ = 選配 － = 不可用 |
|
||||||
角度測量
 |
精度HZ，V［1］ | 1”/ 2” /3”/5” | ||||
| 最小顯示分辨率0.1" | 0.1" | |||||
| 測量方法 | 絕對編碼、連續、對徑測量 | |||||
| 補償器 | 四重軸系補償 | |||||
距離測量
 |
距離測量（有棱鏡） | |||||
| 圓棱鏡（GPR1） | 3500m | |||||
| 微型棱鏡（GMP101） | 2000m | |||||
| 360°棱鏡（GRZ4，GRZ122） | 2000m | |||||
| 反射片（60mm×60mm） | 250m | |||||
| 精度/測量時間 | ||||||
| 標準 | 1mm+1.5ppm/一般為2.4s | |||||
| 快速 | 3mm+1.5ppm/一般為0.8s | |||||
| 連續 | 3mm+1.5ppm/一般小于0.15s | |||||
| 距離測量（無棱鏡） | ||||||
| PinPoint R30/R400/R1000 | 30m /400m/1000m | |||||
| 精度/測量時間 | ||||||
| PinPoint R30/R400/R1000 | 2mm+2ppm/一般為3s | |||||
| 常規參數 | ||||||
| 顯示分辨率 | 0.1mm | |||||
| 最短測程 | 1.5m | |||||
| 測量原理 | 基于相位測量原理（同軸，紅色可見激光） | |||||
| 激光點的大小 | 在30m：7mm×10mm，在50m：8mm×20mm | |||||
綜合數據
 |
操作系統 | Windows CE 6.0 | ||||
| 處理器 | Freescale i.MX31 533 MHz ARM Core | |||||
| 望遠鏡放大倍數 | 30× | |||||
| 物鏡孔徑 | 40mm | |||||
| 視場 | 1°30’， 在100m處為2.7m | |||||
| 調焦范圍 | 1.7m到無窮遠 | |||||
| 顯示屏 | VGA（640×480），大彩色LED觸摸屏 | |||||
| 鍵盤 | 36鍵（12功能鍵，12字母數字鍵），照明功能 | |||||
| 儀器內存/外置存儲 | 1GB閃存/SD卡，USB | |||||
| 接口 | RS232，藍牙，微型USB端口 | |||||
| 圓水準器靈敏度 | 6'/2mm | |||||
| 激光對中精度 | 在1.5m高1.5mm | |||||
| 微動螺旋個數 | 1水平/1垂直 | |||||
| 電池類型 | 鋰電池 | |||||
| 操作時間 | 5-8小時（GEB221） | |||||
| 電壓/容量 | 7.4 V / 4.4 Ah | |||||
| 全站儀重量 | 4.8-5.5kg | |||||
| 長/寬/高 | 345mm/226mm/203mm | |||||
| 工作/存儲環境 | -20℃到+50℃/-40℃到+70℃ | |||||
| 防塵防水/濕度 | IP55/95%，防冷凝 | |||||
| 溫度傳感器（選配） | 根據外界環境溫度自動改正 | |||||
導向光（EGL）
 |
工作范圍 | 1.5m-150m | ||||
| 定位精度 | 5cm在100m遠處 | |||||
馬達驅動
 |
轉速 | 45/s | ||||
自動目標識 別與照準 （ATR）
 |
棱鏡類型 | ATR模式 | 鎖定模式 | |||
| 圓棱鏡（GPR1） | 1000m | 800m | ||||
| 360°棱鏡（GRZ4、GRZ122) | 800m | 600m | ||||
| 反射片（60mm×60mm） | 55m | － | ||||
| 微型棱鏡（GMP101） | 500m | 400m | ||||
| 360°棱鏡最短測距 | 1.5m | 5m | ||||
| ATR測角精度HZ、V | 1” | |||||
| 基本定位精度 | ±1mm | |||||
| 測量時間（GPR1） | 3-4s | |||||
| 切向跟蹤速度（標準模式） | 在20m處5m/s，在100m處25m/s | |||||
| 徑向跟蹤速度（跟蹤模式） | 4m/s | |||||
| 視場中搜索時間 | 一般1.5s | |||||
| 視場 | 1°30’ | |||||
| 自定義搜索窗口 | 可以 | |||||
超級搜索（PS）
 |
圓棱鏡（GPR1） | 300m | ||||
| 微型棱鏡（GMP101） | 100m | |||||
| 360°棱鏡（GRZ4、GRZ122） | 300m | |||||
| 最短距離 | 1.5m | |||||
| 一般搜索時間 | 5-10s | |||||
| 默認搜索區域 | HZ：360°，V：36° | |||||
| 自定義搜索窗口 | 可以 | |||||
| 程序及解決方案［3］ | 多測回測角、隧道斷面測量解決方案、油罐測量解決方案、自由設站、參考線測量、體積計算、導線測量、隱蔽點測量、COGO計算等等 | |||||
| [1] 標準偏差符合ISO 17123-3 |
| [2] 測量精度、準確性和測量距離指標是在陰天、無風、能見度達40km、無熱流閃爍環境下配合GPR1圓棱鏡使用柯達灰度板（90%反射率）進行測試 |
| [3] 部分應用程序?yàn)檫x購程序，具體事宜請?jiān)谫徺I時與徠卡測量或分銷合作伙伴聯系 |
